望远镜测距分划板使用说明

分划板上刻有垂直分划、水平分划和视距分划。水平和垂直分划每一小格格值为5密位、大格格值为10密位。

视距分划以被测目标高度为2m进行设计，测量范围由400m到2000m，在1000m内，视距分划每小格格值50m，

每大格格值为100m；在1000m到2000m，每小格格值为100m，每大格格值为500m。

1、测方向角

方向角是指被测两目标(或一目标在水平方向的两端)对望远镜在水平面上的夹角。

a)当两目标方向角小于望远镜内方向测角分划范围，以分划板上一端的刻线对准目标(目标1)，然后看另一目标(目标2)对准分划刻度线的数值，即为所测得的方向角密位数。

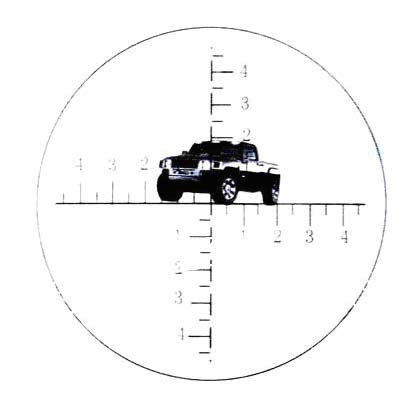

如图所示，两目标的方向角为0-65(65密)位。

2、测高低角

任意两目标(或一目标的两端)对望远镜在垂直面上的夹角，称为高低夹角。

a)当目标的高低交角比较小时，以分划板十字中心(或任意一刻线)对准目标下方，看目标上方对应分划板刻线所夹的分划数值，即为所测高低夹角的密位数，如图所示，目标的高低夹角为0-15(15密)位。

b)当目标的高低夹角比较大时，可采用分段测量的方法，将分段测量的数值相加，即为高低夹角。

3、测距离

利用视距曲线测距离

a)当目标高度为2m时，目标下端对准视距分划的水平线，目标的上端与视距分划相切处的读数即为目标与观察者之间的距离，如图所示，目标与观察者间的距离为550m。

b)当目标的高度大于(或小于)2m时，其实际距离按下式计算：

　　L=L1xH/2(m)

式中：L---------观察者至目标实际距离(m)

　　 L1-------观察者至目标测量距离(m)(用目标高度为2m的视距分划和方法进行测量)

　　　H--------目标高度(m)

利用密位公式计算距离

　　密位公式：L=1000xH/a

　　式中：L--------观察者至目标的距离(m)

　　　　　H--------目标的高度或宽度(m)

　　　　　a---------用望远镜分划板测出的目标高低角或目标方向角(密位)
